WISKIND | 냉장 보관 시설에 적합한 폴리우레탄 단열 샌드위치 패널의 두께를 선택하는 방법

새 제품

WISKIND | 냉장 보관 시설에 적합한 폴리우레탄 단열 샌드위치 패널의 두께를 선택하는 방법

September 18, 2025

폴리우레탄 샌드위치 패널( IR /피 R 샌드위치 패널 ) 탁월한 단열 및 내화성, 친환경적 특성, 그리고 탁월한 에너지 절감 및 효율성으로 인해 냉장 창고 시공에 이상적인 선택이 되었습니다. 효율적이고 안정적인 냉장 창고 운영을 위해서는 적절한 두께를 선택하는 것이 매우 중요합니다.

그렇다면 어떻게 올바른 것을 선택합니까? 피르 샌드위치 패널 당신의 프로젝트에 어떤 것이 필요할까요? 오늘, 함께 그 답을 탐구해 볼까요!

01 판 두께 계산 방법

GB 50072-2021 냉장 저장 설계 표준의 냉장 시설용 단열재 설명에 따르면, "금속 외장 단열 샌드위치 패널과 같은 경량 복합 샌드위치 패널을 냉장 창고의 단열 및 단열재 외벽에 사용하는 경우, 샌드위치 패널 심재의 연소 성능은 B1등급 이상이어야 합니다. 또한, B1등급 심재는 열경화성 재료여야 합니다."

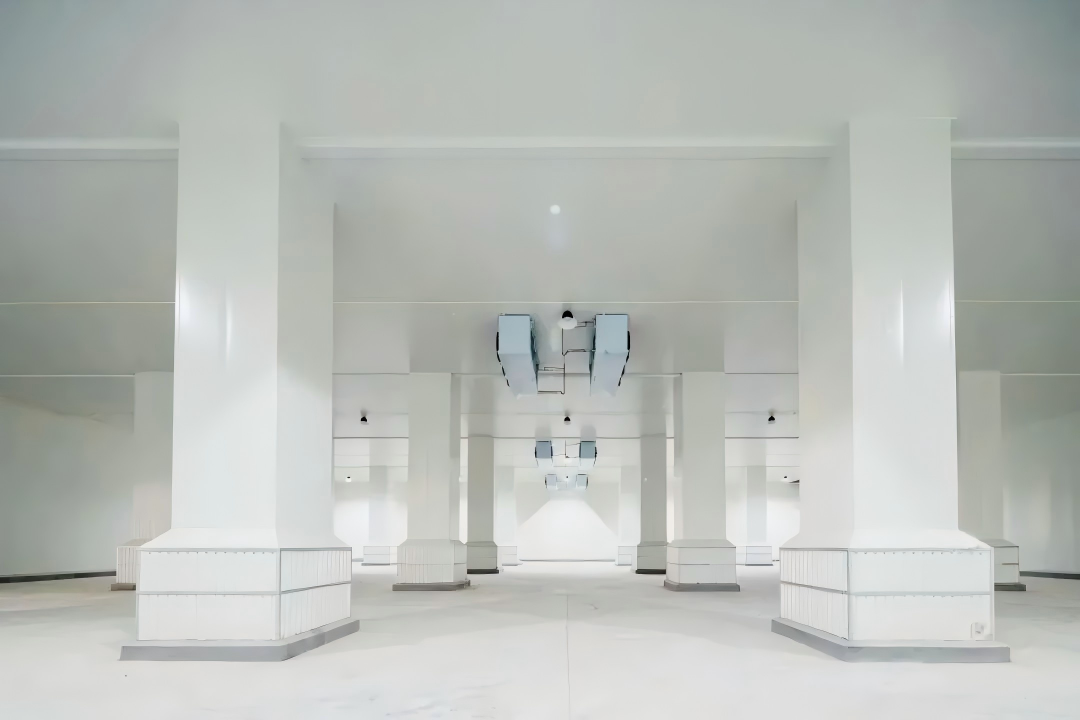

Cold storage warehouse

GB 50072-2021 저온 보관 설계 표준에 따르면, 건물 외피용 단열재의 두께는 다음 공식을 사용하여 계산해야 합니다.

Thermal insulation material thickness calculation formula

공식에서:

디: 단열재 두께(m)

λ: 단열재의 열전도도 [W/(m·℃)]

R0: 건물 외피의 총 열 저항(m²·℃/W)

아: 건물 외피의 외부 표면의 열전달 계수 [W/(m²·°C)]

한: 건물 외피 내부 표면의 열전달 계수 [W/(m²·°C)]

디: 열 절연층을 제외한 건물 외피의 i번째 재료층의 두께(m)

λi: 열 절연층을 제외한 건물 외피의 i번째 재료층의 열전도도 [W/(m·°C)]

열전도도: 열전도도라고도 하며, 정상 상태 열전달 조건에서 재료 층의 양면 온도 차이가 1K(또는 1°C)이고 두께가 1m일 때 단위 면적(1m²)당 단위 시간에 전달되는 열량을 나타냅니다. 열전도도는 재료의 열 전도 능력을 측정하는 물리량이며, 재료의 고유한 열적 특성입니다.

열전달 계수: 대류 열전달 계수라고도 하며, 유체와 고체 표면 사이의 온도 차이가 1K(또는 1°C)일 때 대류 열 교환 시 단위 면적(1m²)당 단위 시간당 전달되는 열량을 나타냅니다. 이 계수는 유체와 고체 표면 사이의 열 교환 능력을 직접적으로 반영합니다. 재료 내부의 열 전달을 나타내는 열전도도와는 달리, 이 계수는 유체-고체 계면에서의 열 교환을 구체적으로 나타냅니다.

열 저항: 1W의 열을 전달하는 데 필요한 물체 전체의 온도 차이를 나타냅니다. 열 저항은 물체 또는 재료가 열 전달을 방해하는 능력을 정량화한 것으로, 전류 흐름을 방해하는 전기 저항과 유사합니다.

02 애플리케이션 데모

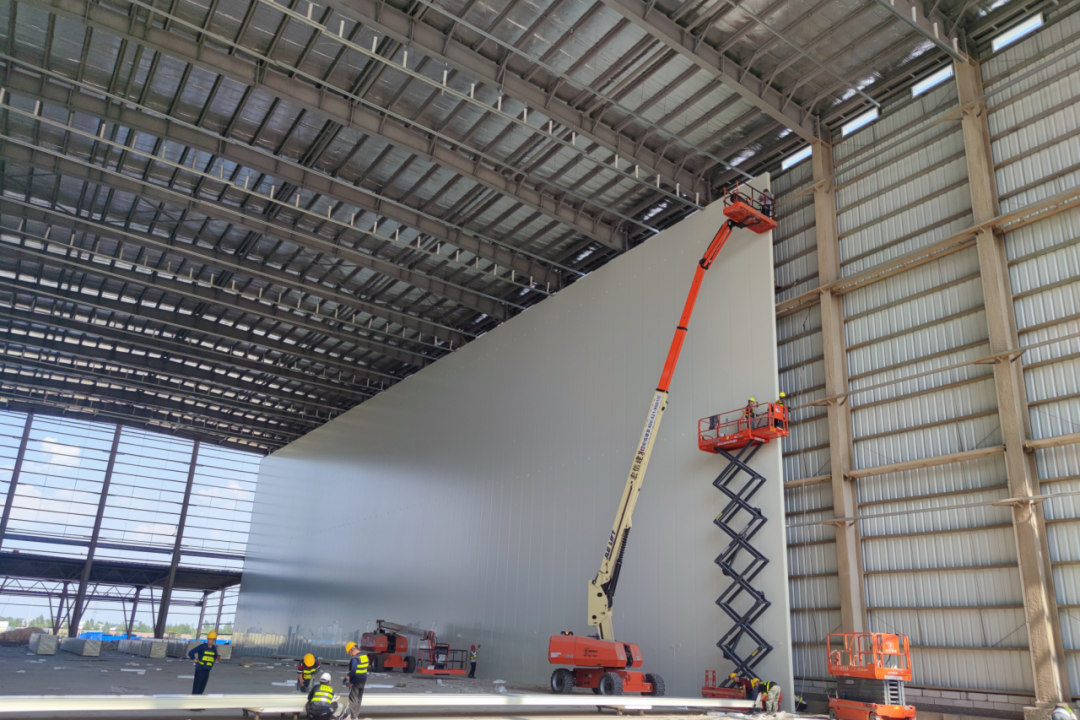

polyurethane cold storage panels

다음 시나리오를 고려해 보세요. 특정 위치에 철골 조립식 냉동 보관 시설이 있습니다. 외벽과 지붕은 단층 프로파일 강판을 사용하고, 내벽과 천장은 폴리우레탄 샌드위치 패널로 단열재 역할을 합니다. 다음 데이터가 제공됩니다. 여름철 평균 실외 냉방 온도는 30°C이고, 시설 내부 작동 온도는 -18°C입니다. 천장과 벽면 패널에 필요한 폴리우레탄 샌드위치 패널의 두께를 계산하세요.

폴리우레탄 보정 열전도 계수:

Polyurethane corrected thermal conductivity coefficient:

벽면 열 차이 보정:

Wall Thermal Differential Correction:

벽면의 총 열 저항:

Total Thermal Resistance of Wall Surface:

벽 단열재 두께 계산:

Wall Insulation Material Thickness Calculation:

벽 단열재 두께는 149mm 이상이어야 합니다. 따라서 벽 단열재로는 150mm 두께의 폴리우레탄 샌드위치 패널을 선택할 수 있습니다.

천장 열 차이 보정:

Ceiling Thermal Differential Correction:

매달린 천장의 총 열 저항 값:

Total thermal resistance value for suspended ceilings:

매달린 천장 단열재 두께 계산:

Calculation of suspended ceiling insulation material thickness:

천장 단열재 두께는 160mm 이상이어야 합니다. 따라서 천장 단열재로는 180mm 두께의 폴리우레탄 샌드위치 패널을 선택할 수 있습니다.

03 낮은 열전도도, 더 높은 에너지 효율

냉동 보관 시설에서 우수한 단열성을 달성하고 고효율 에너지 절약 솔루션을 제공하려면 WISKIND와 BASF가 공동으로 혁신적인 주력 제품인 저열전도성 폴리우레탄 냉장 패널을 출시했습니다.

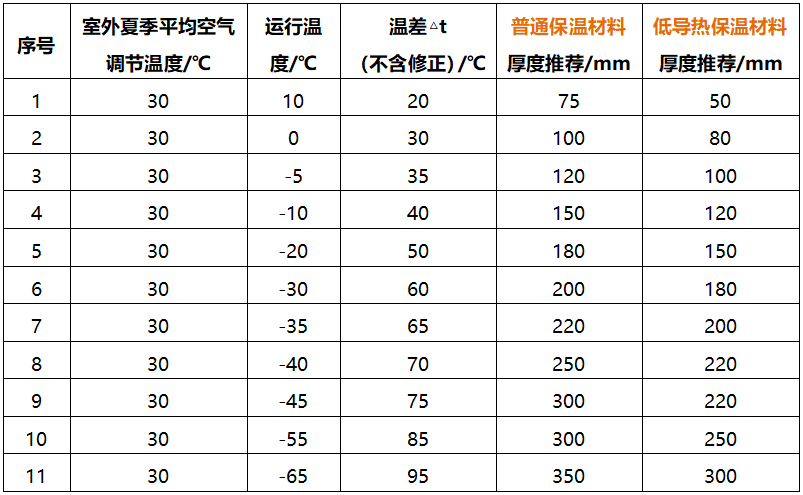

표준 폴리우레탄 단열 패널과 낮은 열전도도의 차이점을 명확하게 설명하려면 폴리우레탄 냉장 패널 다음 표는 동일한 환경 조건에서 두 제품에 대한 두께 선택을 권장합니다.

polyurethane cold storage panels

참고사항:

· 이 표는 앞서 언급한 시나리오의 특정 요구 사항에만 기반한 이상적인 계산을 제공합니다.

· 실제 프로젝트는 지역 조건과 냉장 보관 시설 주변 환경에 따라 구체적으로 계산되어야 합니다.

· 이 표는 벽과 천장을 구분하지 않고, 동일한 시나리오에서 열 저항이 더 높은 구성 요소를 사용하여 계산합니다.

· 이 표에는 바닥 및 칸막이 벽의 두께 계산은 포함되지 않으며, 추가 단열재(암면, 유리면, 벽돌 벽 등)는 고려되지 않습니다.

저열전도율 폴리우레탄 냉장 패널: 혁신적인 기술로 0.017~0.019 W/m·K의 초저열전도율을 달성하여 단열 성능을 20% 향상시키고 냉장 창고 운영 효율을 향상시킵니다. 기존 단열 패널 대비 에너지 소비량을 크게 절감합니다. 10%–15% 매년 동일한 패널 두께와 건물 면적을 위해.
